串口屏常用接口型号说明

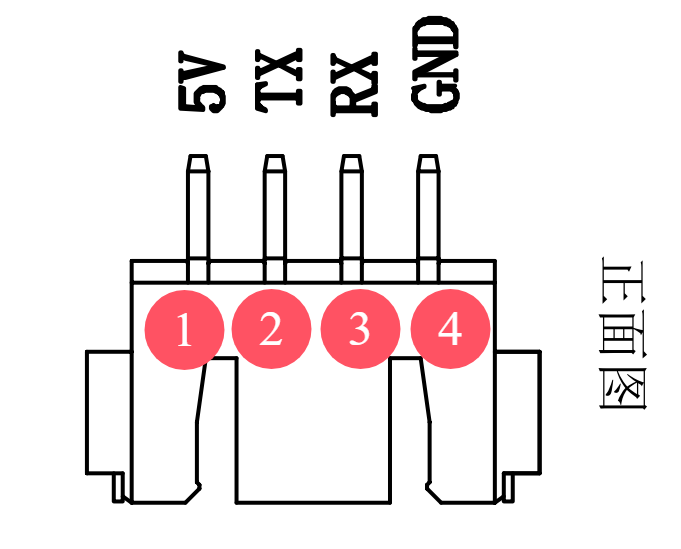

XH2.54*4pin接口说明

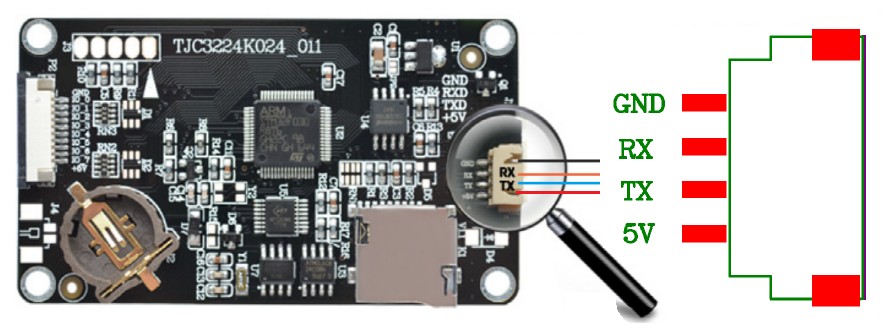

XH2.54*4pin实物图片
XH2.54*4pin连接器母座说明
以下举例的为兼容型号
JST连接器公司的4pin 2.54间隔连接器母座，其产品型号为 S4B-XH-SM4-TB
HC(虹成电子)的4pin 2.54间隔连接器母座，其产品型号为 HCZZ0021-4
HCTL(华灿天禄)的4pin 2.54间隔连接器母座，其产品型号为 HC-XH-4AWT

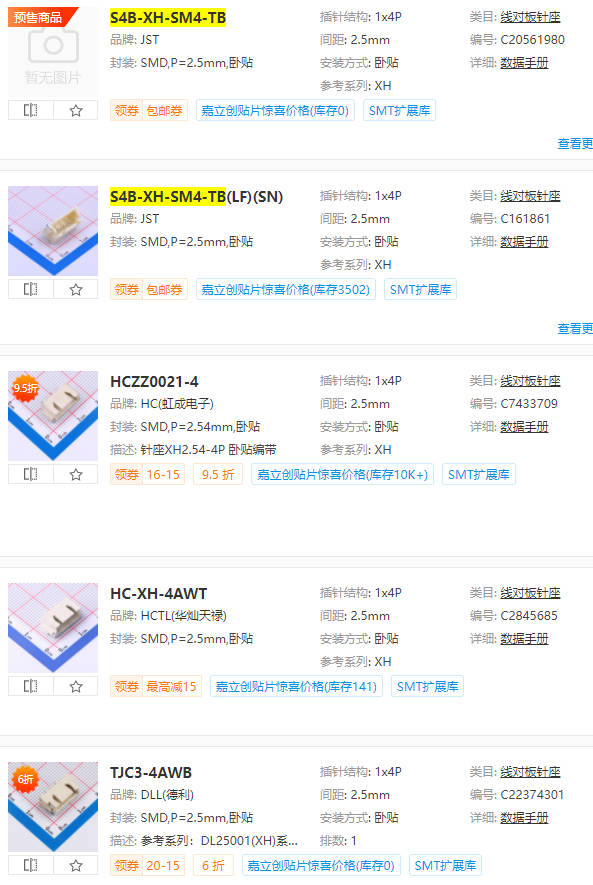

下方截图仅做参考，非购买指南。
XH2.54*4pin连接器端子说明
胶套： XHP-4
端子： SXH-001T-P0.6
喇叭（ph2.0*2pin）接口说明

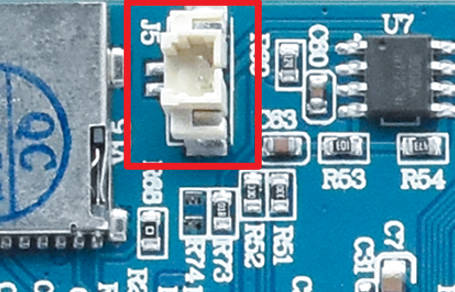

ph2.0*2pin实物图片
ph2.0*2pin连接器母座说明
型号 PH2.0-2p （立贴）

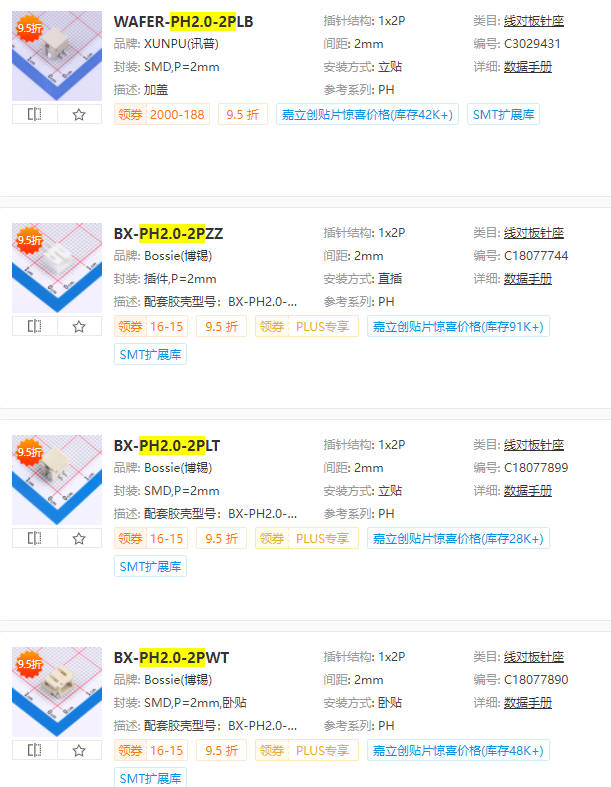

下方截图仅做参考，非购买指南。
ph2.0*2pin连接端子线说明
型号 PH2.0-2p （排线）

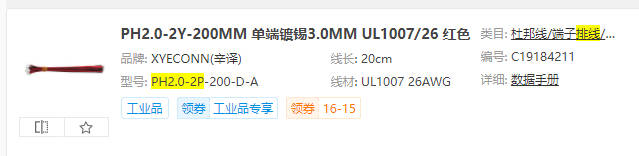

下方截图仅做参考，非购买指南。
外部IO（FPC1.0 * 10pin）接口说明
FPC1.0 * 10pin连接器说明
类型：FPC连接器
锁定特性：抽屉式
触点类型：下接
触点数量：10P
间距：1.0mm
安装方式：卧贴
下方截图仅做参考，非购买指南。
FPC1.0 * 10pin排线说明
类型：FFC连接线(柔性扁平线缆)
总PIN数：10P
间距：1.0mm
触点：购买时需注意两端的触点方向是同向或反向
大尺寸高电压串口屏供电接口（HY2.0 8pin）接口说明

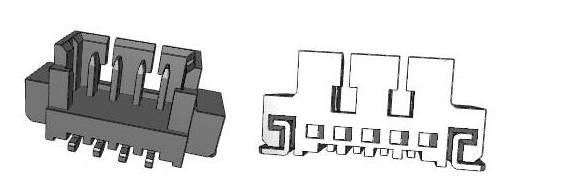

HY2.0 8pin实物图片
HY2.0 8pin连接器母座说明
插针结构：1x8P
间距：2mm
安装方式：卧贴

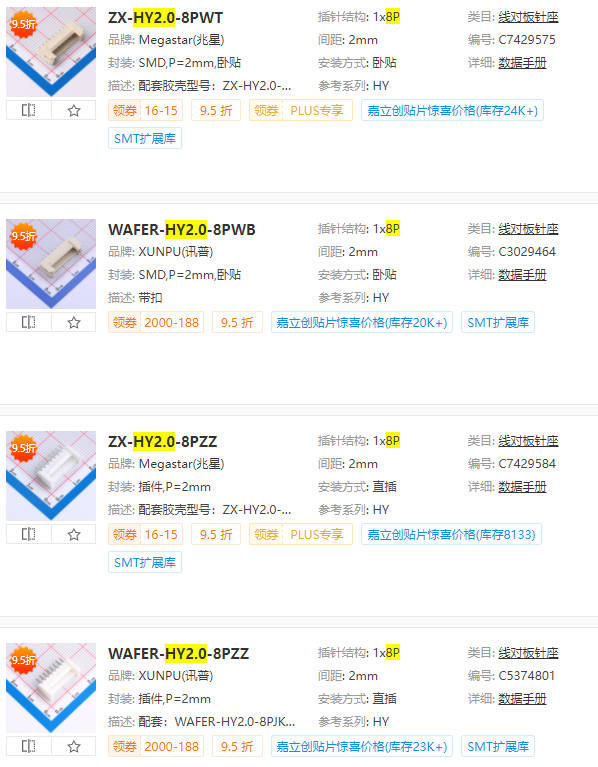

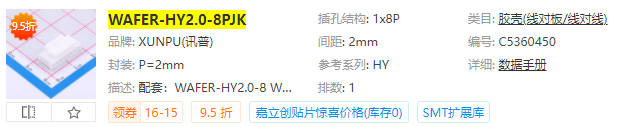

下方截图仅做参考，非购买指南。
